Y-DT系列磨浆机专用三相异步电动机
点击次数:41516

产品简介及技术参数:

概述:


Y-DT系列电动机是全封闭自扇冷式鼠笼型三相异步电动机,是Y系列电动机的结构派生品,具有高效、节能、起动转矩高、噪音低、振动小、运行安全可靠等优点。

Y-DT系列电动机为磨浆机专用电动机,端盖、轴伸处专业防水设计,用于驱动防护性能要求高的磨浆机专用设备上。

工作条件:

Y-DT系列电动机在环境温度不超过40℃,海拔不超过1000米的条件下,能按额定功率连续运行。

接线方法:功率在3KW及以下者为Y接法,其他功率均为△接法。

额定电压:380V
额定频率:50Hz
工作方式:S1
绝缘等级:B级
防护等级:IP44
冷却方式:IC 411

安装及结构型式

机座号100~132:(UN)B5

技术数据:

型号 额定功率 额定电流(A) 额定转速(r/min) 效率(%) 功率因数(cos¢) 堵转电流/额定电流 堵转转矩/额定转矩 最大转矩/额定转矩 噪声dB(A) 重量(kg)
(KW) (HP)

Y100L-2-DT 3 4 6.4 2880 82.6 0.87 7.0 2.2 2.3 79 33
Y100L3-2-DT 4 5.5 8.2 2890 84.2 0.87 7.0 2.2 2.3 79 39
Y112M-2-DT 4 5.5 8.2 2890 84.2 0.87 7.0 2.2 2.3 79 45
Y112M1T-2-DT 4 5.5 8.2 2890 84.2 0.87 7.0 2.2 2.3 79 45
Y112M2-2-DT 5.5 7.5 11.1 2890 85.7 0.88 7.0 2.2 2.3 83 52
Y132S1-2-DT 5.5 7.5 11.1 2900 85.7 0.88 7.0 2.0 2.3 83 64
Y132S2-2-DT 7.5 10 15 2900 87 0.88 7.0 2.0 2.3 83 70

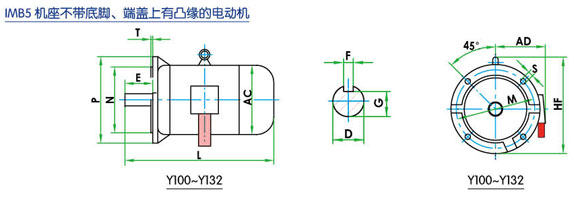

IMB5 安装形式及外形尺寸

机座号 极数 安装尺寸 外形尺寸不大于
D E F G M N P R T S 凸缘孔数 AC AD AE L
100L 2 28 +0.009
-0.004
50 8 24 215 180 +0.014
-0.011
250 0 4 15 4 215 180 245 380
112M 240 190 265 400
132S 38 +0.018
+0.002
50 10 33 265 230 +0.016
-0.013
300 0 4 15 4 275 210 315 450
